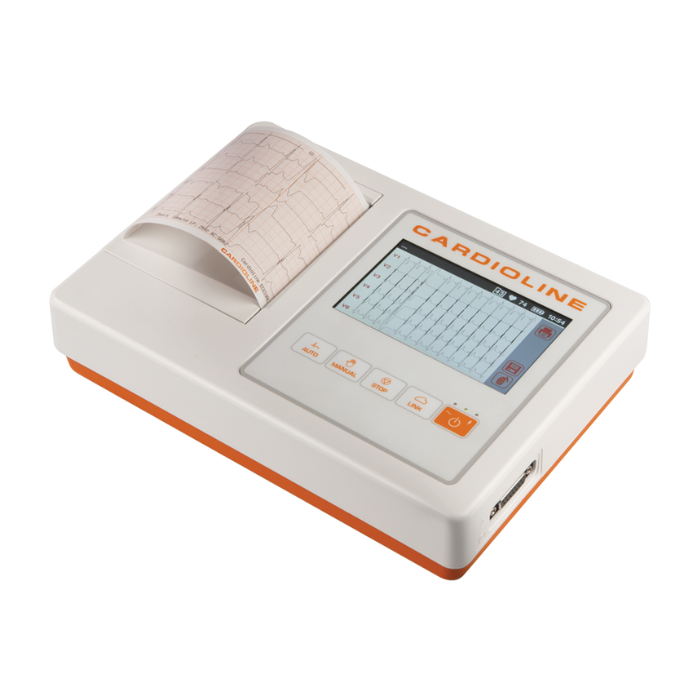

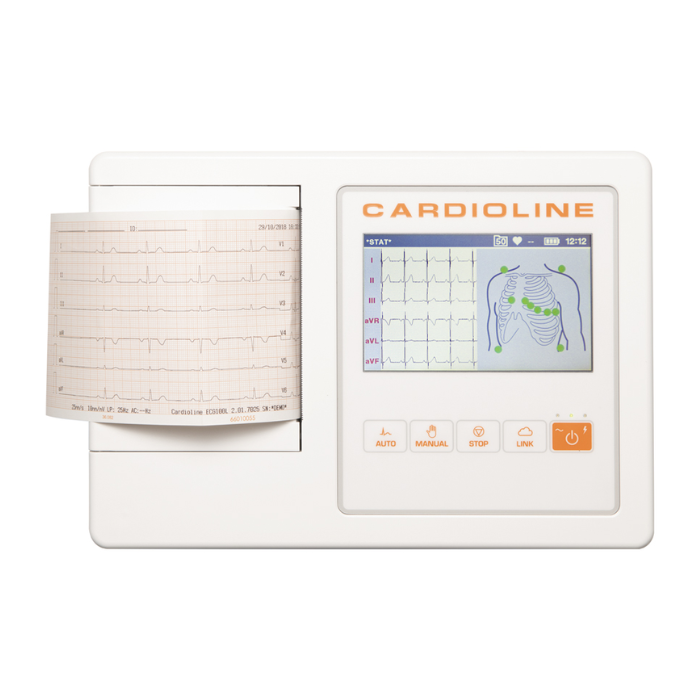

Posebna je pozornost posvećena jednostavnosti korištenja, zahvaljujući svijetlom 5’’ (54200-2) ili 7’’ (54204-5) zaslonu u boji osjetljivom na dodir te namjenskim tipkama za brzo upravljanje.
Korisnika se vodi kroz postupak snimanja EKG-a korak po korak – od postavljanja elektroda, provjere kvalitete signala, snimanja, ispisa i pohrane.
Automatski, ručni, Stat ili ritam EKG mogu se snimiti jednostavnim dodirom tipke.
Nova funkcija snimanja ritma omogućuje analizu ritma tijekom 3 minute EKG-a, uključujući praćenje srčane frekvencije i varijabilnosti.

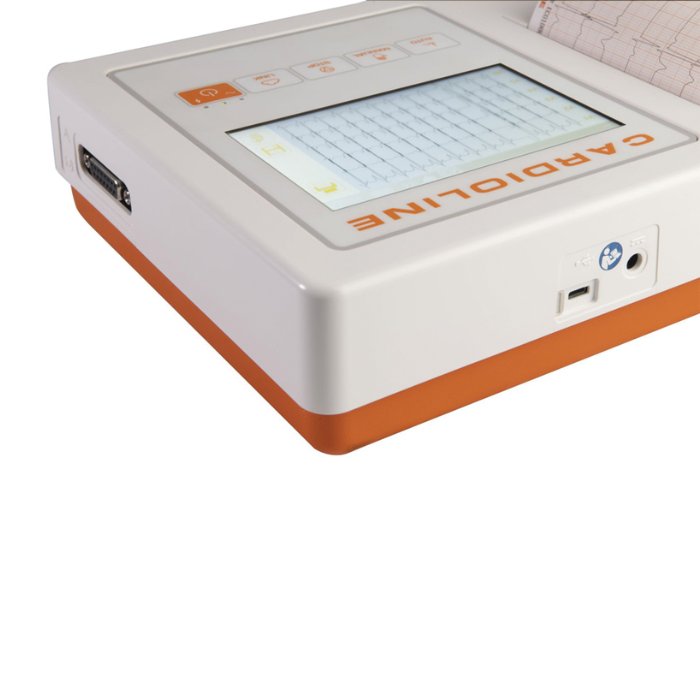

EKG datoteke mogu se pohraniti u uređaju ili izvesti putem USB veze na računalo ili memorijski stick.
Podržani formati ispisa
Standardni ili Cabrera: 3, 3+1, 3+3, 6, 12 (12 samo kod modela 54204-5) kanala u automatskom načinu te 3, 6 ili 12 kanala u kontinuiranom načinu, kao i ispis trake ritma.
Višejezični interni softver – na 16 jezika: GB, FR, IT, ES, PT, DE, RO, RU, CZ, HR, BR, HU, NL, TR, RS, PL
Glasgow algoritam za interpretaciju kod djece i odraslih (samo modeli 54201 – 54205)
Algoritam omogućuje dijagnozu svih abnormalnosti koje se uobičajeno prepoznaju putem EKG-a: infarkt miokarda, uključujući akutni infarkt, ventrikularnu hipertrofiju, ST-T promjene i uobičajene aritmije. Osim toga, program otkriva poremećaje provođenja i produljenja QT intervala.

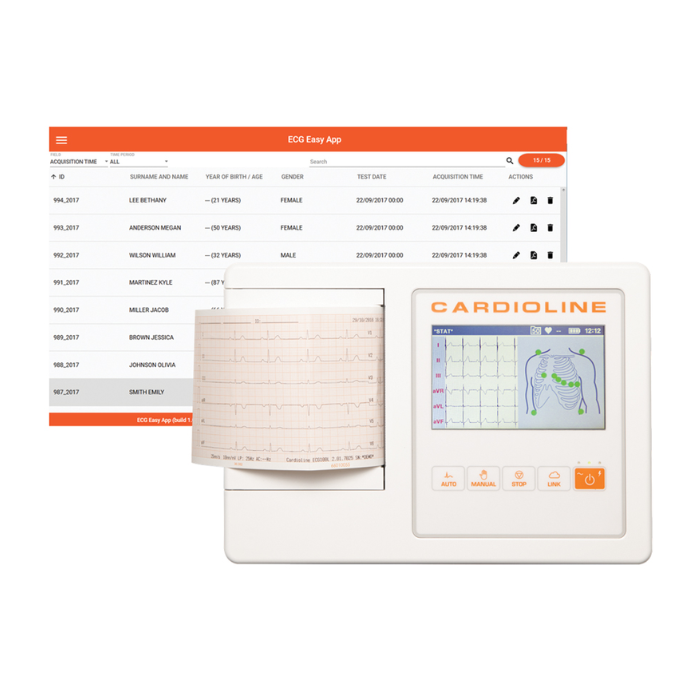

ECG EasyApp za upravljanje EKG zapisima pacijenata (uključena kod modela 54202, 54205, opcija za 54200-1, 54204)
Putem aplikacije moguće je primati EKG zapise u SCP formatu na računalo (USB veza) i ispisivati ih. Podaci o pacijentu i automatske interpretacije koje daje uređaj mogu se mijenjati, uključujući rezultate testa. Korisnik također može prilagoditi raspored trake ritma pomoću posebnih naredbi (brzina, pojačanje, filter itd.).
Tehničke specifikacije
Snimanje EKG-a
- Kanali: 12 odvoda (I, II, III, aVR, aVL, aVF, V1-6)

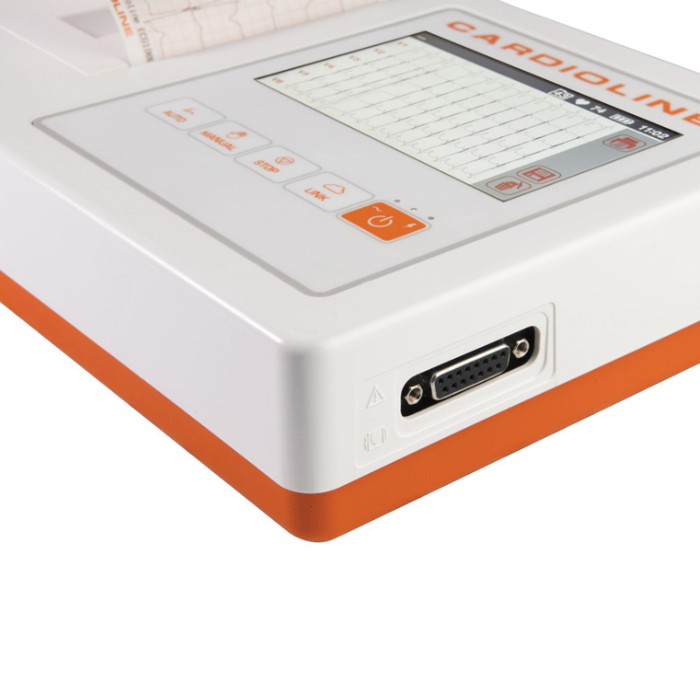

- Pacijentov kabel: standardni 15D, 10 žica
- CMRR: >100 dB
- Ulazna impedancija: 100 MΩ
- Brzina uzorkovanja ulaznog stupnja: 32.000 uzoraka/s/kanal
- Rezolucija EKG-a: 5 µV/LSB; 500 s/s
- Dinamički raspon: ±325 mV
- Propusni pojas: ekvivalentno 0,05–150 Hz
- Detekcija elektrostimulatora: hardverska detekcija u kombinaciji s digitalnim konvolucijskim filterom
- Filteri: digitalni visokopropusni filter linearnog faznog odziva (60601-2-25, 2. izdanje); digitalni AC filter protiv smetnji 50/60 Hz; digitalni niskopropusni filteri 25/40 Hz (samo za prikaz i ispis)
- Zaštita od defibrilacije: prema AAMI/IEC standardima
- Prednji sklop: ANSI/AAMI IEC 60601-2-25:2011
- Načini snimanja: automatski (12 odvoda), ručni (3/6 odvoda), Stat (12 odvoda), ritam (1/3 odvoda)
- Konfiguracija: standardna ili Cabrera
- Detekcija kvara odvoda: neovisna za sve odvode
- Mjerenje srčane frekvencije: 30–300 otkucaja/min
- Mjerenja EKG-a: svi odvodi, prosjek, korigirano; HR; prosječni RR; PR interval, trajanje QRS-a, QT i QTc interval (Hodges, Bazzet, Fridericia), max R[V5] ili [V6] i S[V1], Sokolow-Lyon indeks; osi P, R, T
- Interpretacija EKG-a: Glasgow analitički program za odrasle, pedijatrijske i STEMI zapise
- Pohrana EKG-a: 50 zapisa
- Format izvoza: SCP-PDF
Zaslon
- Vrsta: 5’’ TFT LCD zaslon u boji s pozadinskim osvjetljenjem i kapacitivnim zaslonom osjetljivim na dodir
- Rezolucija: 800×480
- Podaci: 3/6/12 odvoda u stvarnom vremenu
Pisač
- Termalna pisačka glava: 108 mm
- Rezolucija: 8 točaka/mm
Fizičke značajke
- Veličina/težina uređaja: 270 × 190 × 60 mm – 1,48 kg
Napajanje
- Izvor napajanja: 100–240 V, 50/60 Hz
- Stupanj zaštite napajanja: IP20
- Vrsta baterije: NiMH
- Trajanje baterije: više od 500 EKG-a, više od 6 sati
- Vrijeme punjenja baterije: 4 sata do 85% kapaciteta
Regulativa i sigurnost
- MDD 93/42/CEE Klasa IIa
- IEC 60601-1-2 (elektromagnetska kompatibilnost): Grupa 1 – Klasa B
- IEC 60601-1 (električna sigurnost)
- Zaštita od strujnog udara: IP (interno napajanje ME), Klasa I (na vanjskom AC/DC)
- Zaštita od vode: IXP 0
Standardni pribor
- Pacijentov kabel
- 2 role papira
- Baterija
- Mrežni kabel
- Adapter za priključak s kopčom 4 mm (pakiranje 10 kom)
- Glasgow interpretacija
- Jednokratne elektrode (pakiranje 100 kom)
- CD priručnik (GB, FR, IT, ES, PT, DE, NL, CZ, HR, HU, PL, RO, RU)
